CTX beta 1250 4a

CTX beta 1250 4A

4 eksenli komple işleme için İKİZ konseptli kompakt ve yüksek verimli torna merkezi

Maks. torna çapı
340 mm
Maks. çalışma parçası uzunluğu
1.135 mm
Bar kapasitesi maks. çapı
102 mm
Maks. eksen sayısı
10
C eksenli (0,001°) entegre motor torna mili (ISM)
5.000 dev/dak.
Maks. alet cebi sayısı
32
Kontrol ve yazılım alternatifleri
CELOS/SIEMENS
Öne Çıkanlar

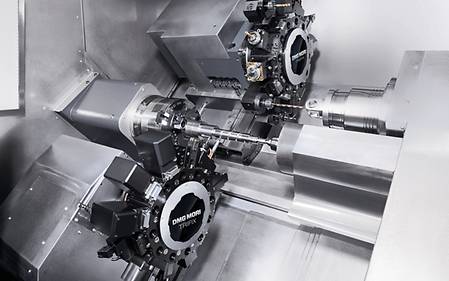

2 taretli ve kontra iş milli 4 eksenli üretim tornası standarttır

  • 4.000 devir/dakika, 11,3 kW ve 28 Nm 12 kıvrımlı VDI 40 yıldız taret
  • İsteğe bağlı 10.000 devir/dakika ve en yüksek kesinlik için TRIFIX hassas hızlı değişen sisteme sahip Direct Drive taret
  • 5.000 devir/dakika, 48 kW ve 360 Nm ana ve kontra iş mili.

2 takım taşıyıcılı paralel işleme için patentli İKİZ konsept

  • İki taret ve kontra iş mili-torna tezgahı kombinasyonu* çapraz strokuna* sahip çalışma alanı konseptiyle optimum çalışma alanı kullanımı
  • Çubuk, iş mili ve torna aynası parçalarının komple işlemesi için her iki tarette Y ekseni (üst ± 60 mm, alt * ± 40 mm)
  • 1200 mm torna uzunluğunda 340 mm'ye varan dönme çapı

Kesinlik

Her iki X eksenindeki cam ölçekler sayesinde en yüksek sağlamlık

  • Suyla soğutulan iş mili motorları sayesinde azami termal stabilite
Uygulama Örnekleri
Otomasyon

VERTICO tasarımıyla standart otomasyon ve kişiselleştirilmiş çözümler

Otomasyon, dijital üretimin kilit elemanıdır. Her DMG MORI makinesi, esnek üretim sistemleri için standart otomasyona veya kişiselleştirilmiş bir otomasyon çözümüne yükseltilebilir:

Kontrol ve Yazılım
CELOS and Industry 4.0 by DMG MORI

CELOS

DMG MORI makinelerinin ve atölyenin entegre dijitalizasyonu:

  • CELOS Makinesi: Üretimle ilgili tüm bilgilere erişim sağlayan uygulama tabanlı kullanıcı arayüzü

  • CELOS Manufacturing: Siparişlerin optimum şekilde hazırlanması ve işlenmesi için 27 CELOS Uygulaması
  • Dijital Fabrika: Planlamadan üretim ve hizmete kadar sürekli dijital iş akışları
Servis ve Eğitim
İndirilenler ve Teknik Veriler
Çalışma Alanı
Maks. torna çapı
340 mm
Maks. çalışma parçası uzunluğu
1.135 mm
Maks. torna kafası boyutu
250 mm
Bar kapasitesi maks. çapı
102 mm
Eksenler
Maks. eksen sayısı
10
Maks. linear eksen sayısı
6
Maks. Y ekseni sayısı
2
Maks. C ekseni sayısı
2
Ana torna mili
C eksenli (0,001°) entegre motor torna mili (ISM)
5.000 dev/dak.
Tahrik gücü değeri (%100 DC)
40 kW (AC)
Tork (%100 DC)
570 Nm
Kontra Mil
Kontra mil mevcut
C eksenli (0,001°) entegre motor torna mili (ISM)
5.000 dev/dak.
Tahrik gücü değeri (%100 DC)
40 kW (AC)
Tork (%100 DC)
570 Nm
Alet taşıyıcı
Maks. alet taşıyıcı sayısı
2
Maks. alet cebi sayısı
32
Tahrikli aletler / Maks. alet hızı
32 / 10000 dev/dak.
Tahrik gücü değeri (%100 DC)
10,9 kW (AC)
Tork (%100 DC)
26 Nm
Makine Boyutu
Makine ağırlığı
14.500 kg
Talaş konveyörü dahil, dahili soğutma ünitesi hariç Zemin Alanı
13,7 m²
