SPRINT 50
Azami 65 mm çap için 36'ya varan tahrikli alete ilişkin 3 Y eksenli, B eksenli ve 3 taretli 4 eksenli üretim tornası
Maks. iş parçası çapı
140 mm
Maks. çalışma parçası uzunluğu
235 mm
Bar kapasitesi maks. çapı
50 mm
X yönünde maks. hareket
165 mm
Y yönünde maks. hareket
70 mm
Z yönünde maks. hareket
235 mm
Kontrol ve yazılım alternatifleri
SIEMENS

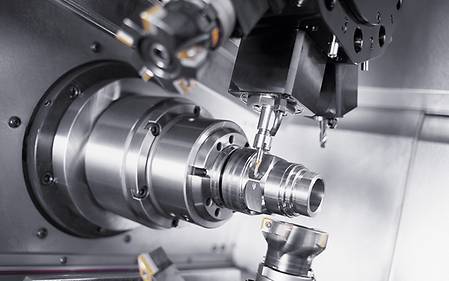

Öne Çıkanlar
Bilezik ve torna aynası uygulaması için otomatik torna
- 7.000 devir/dakika, 75 Nm ve 16 kW ana ve kontra iş mili (nominal)
- 2 taretli ikiz konsepte, 3 tarete ve 3 taret artı B eksene sahip SIEMENS modeller mevcuttur
- FANUC modeli 2 taretlidir
36'ya varan sayıda takım istasyonu
- Her taret için Trifix içeren ve her biri tahrikli toplam 12 VDI 25 takım istasyonu.
- 8.000 devir/dakika, 10 Nm ve 1,5 kW'ye (nominal) varan tahrikli iş milleri
- Tork motorlu ve doğrudan ölçüm sistemli B ekseni
CELOS ile FANUC ve SIEMENS ERGOline Full-HD dokunmatik ekran 21,5"
- CELOS uygulamaları siparişin, işlemin ve makine verilerinin sürekli yönetimini, belgelendirilmesini ve görüntülenmesini basitleştirir
- 10' varan sayıda lineer eksen, 1 B ekseni ve 2 C ekseni
- MAPPS V ile Fanuc sürümü
Hızlı işleme ve asgari boşta geçen zaman için tüm eksenlerde yüksek dinamik tahrikler
- %100 üretim optimizasyonlu tasarım
- Dikey makine yatağı aracılığıyla serbest talaş düşüşü, ısı etkisi yok
- 3 noktadan destekli, termostabil ve kendiliğinden sert makine
- İki taretli uzun iş parçalarının işlenmesi ve patentli İKİZ tasarımı
- Suyla soğutmalı ana ve kontra iş mili sayesinde yüksek kesinlik
Uygulama Örnekleri
Kontrol ve Yazılım
CELOS
DMG MORI makinelerinin ve atölyenin entegre dijitalizasyonu:
CELOS Makinesi: Üretimle ilgili tüm bilgilere erişim sağlayan uygulama tabanlı kullanıcı arayüzü
- CELOS Manufacturing: Siparişlerin optimum şekilde hazırlanması ve işlenmesi için 27 CELOS Uygulaması
- Dijital Fabrika: Planlamadan üretim ve hizmete kadar sürekli dijital iş akışları
Çalışma süresi ekranı
- Üretim sürecinin zaman analizine yönelik özellikle çok kanallı makineler için ve döngü süresi optimizasyonuna bir temel olarak uygulama
- Döngü süresi optimizasyonu için dakika ayrıntılarını görüntülemek için özel yakınlaştırma
Öne Çıkanlar
Müşteri Avantajları
- Üç kanala kadar histogram
- Grafiksel girişlerle döngü süresi optimizasyonu için temel sağlar
- Münferit olarak optimize edilmiş adımları karşılaştırmak için kayıtlı verilerin saklanması / yüklenmesi
Sol : Histogram, üç kanala kadar program çalışma süresini doğrudan kumanda üzerinde gösterir. / Sağ : Birincil ve yardımcı işlem süresinin, program duraklamasının ve takım değiştirme için bekleme süresinin kaydedilmesi.
Kontra mil ucu
- 6 taraflı komple işlemeyle takım tezgahı işlevinin mükemmel kombinasyonu
- Torna tezgahı merkezinin freze mili aracılığıyla ana veya karşı milin torna aynasına veya depoya otomatik olarak yüklenmesi veya boşaltılması
- Eşzamanlı kontra mil ucu sayesinde uzun ve ince iş parçalarının ana mil üzerinde desteklenmesi
Öne Çıkanlar
Müşteri Avantajları
- Kapı açılmadan otomatik değişim sayesinde daha yüksek parça kesinliği (ısı akışı sabit)
- Konum kilitlemeli mil uçla birlikte süreç güvenliğinin artırılmasını sağlar
Sol : Otomatik değiştirilmiş merkezleme ucu. / Sağ : Parametre Giriş Maskesi: Kontrol Temizleme, uç değiştirme ve soğutma sıvısı kontrolü
Taret için torna tezgahı
- Taret üzerine monte edilmiş merkezleme ucu
- Merkezleme ucu verileri doğrudan alet belleğine kaydedilir
- Sabit ve yaylı merkezleme uçları
Öne Çıkanlar
Müşteri Avantajları
X ve Z eksenindeki başlangıç konumu ve destek konumu operatör ekranı üzerinden programlanabilir. Önceden belirlenmiş bir pencerede destek pozisyonunun izlenmesi.
- Merkezleme uçlarını konumlandırmak için kolay işletim
- Konum kilitlemeli taret süreç güvenliğinin artırılmasını sağlar
- Ucun basma ucu değişkendir, programlanabilir ve izlenebilir
Program durumu kontrolü
- In combination with the Gildemeister structure programming, A safe and fast reboot of the machining program after an interruption
- Easy program operation especially with multiple spindles or tool magazine
- Displays the process status of the workpiece
Öne Çıkanlar
Müşteri Avantajları
- Kontrolör üzerinde ayrıntılı durumu gösterir
- GILDEMEISTER yapı programlamasıyla açıklamaları otomatik olarak girin.
- Belirli bir bloğu aramak yerine bir tuşa basarak programa yeniden güvenli giriş.
GILDEMEISTER Yapısal Program
- 20'den fazla standart program ve otomasyon dahil 200'den fazla işleme varyantı ile yapılandırılmış yaklaşım (çubuk işleme, robot / portal yükleme, ...)
- Alt programlar için ek işaretleyicilerle (EPS) program durumunun görüntülenmesi.
Sol : İşaretleyici durumu ile HMI. / Sağ : Program yapısını temizleyin.
Easy Tool Monitor 2.0
- Aletin kırılması veya alete aşırı yüklenilmesi nedeniyle oluşacak hasarın önlenmesi
- Yük limitlerinin otomatik olarak öğrenilmesi sayesinde sensörsüz
- Torna, freze ve delme için (3 mm'ye varan çap)
- YENİ: CELOS SideScreen üzerinde kullanıcı arayüzü
- YENİ: İlk iş parçasından sonra verimli izleme için güçlü algoritma
Öne Çıkanlar
Müşteri Avantajları
- Koruma Paketi: MPC Torna Tezgahları için mükemmel tamamlayıcı. Fiyat avantajı (yakl. %40)
- Programdaki her alet ve her kesici kenar için izleme limitlerini kaydedin
Sol : CELOS Sidescreen'de CANLI durum göstergesi; mevcut, ayarlanmış proses değerleri. / Sağ : Takım tablosundaki izleme parametrelerinin kolay kullanımı.
Poligon / Oval Torna
- Dairesel olmayan parçaların kolay kullanımı
- Poligon / Oval Torna için sezgisel kullanıcı arayüzü
Öne Çıkanlar
Müşteri Avantajları
- Basit ince ayar olanaklarıyla gerekli geometriler yapılır
- Geometrik parametrelerde ince ayar olanağı (uzun / kısa yarı eksen ve yatak açısı)
- İşleme ana mil veya kontra mille kombine edilebilir
Sol : X ve Z eksenindeki ön pozisyon ve destek pozisyonu doğrudan yüzey üzerinden girilebilir. / Sağ : Tanımlanmış bir Pozisyon penceresi aracılığıyla destek pozisyonunun izlenmesi.
Dışmerkezli torna ve freze
- İlave X ve Y geçişleriyle torna hareketi üstdüşümü
- Torna ve freze için uygulanabilir
Öne Çıkanlar
Müşteri Avantajları
- Üretimi kolay dışmerkezli geometriler
- Arka planda tam eksen kuplajı ve eşzamanlaması
Sol : Harici iş parçası alanının konumu için parametreleri girin. / Sağ : İş parçası içindeki konumun grafiksel gösterimi.
Dişli azdırma
- Diyalog girişi aracılığıyla dişli düzeneği parametrelerinin programlanması
- Düz, eğri, kavisli dişliler ve sonsuz dişli çarkları mümkündür
- Dişli kesiciler ve diskli kesiciler kullanılabilir
- Kesici "değiştirilerek" alet ömrünü maksimize edin
- Erişilebilir kalite ≤ DIN 7
Öne Çıkanlar
Müşteri Avantajları
- Kullanımı kolay dişli profili değişiklikleri
- Rektifiye edilmiş aletlerin kullanımı
- İzleme aracılığıyla hata önleme (örn. yanlış eksen çapraz açısı veya yanlış torna hızı ya da torna yönü)
Sol : Gerekli tüm dişli verilerinin diyalog destekli girişi. / Sağ : Dişli parametrelerinin tek diş veya tek oluk frezeleme ile girilmesi.
Geri çekme döngüsü
- İlişkili tuşa basılarak X ekseni ve Y ekseni harici işleme için pozitif son konumlara hareket eder
- Çalışma alanını kurulum için ve alternatif olarak bir acil kurtarma işlevi şeklinde hazırlamak için idealdir.
Öne Çıkanlar
Müşteri Avantajları
İşlevsellik - İşletim panelindeki ilgili tuşa basarak çevrim seçimi
- Easy operation when setting up multi - channel machinery
- Possibilty of a fast response during external machining as a rescue function
Hız adaptasyonu
- İlave sensöre gerek duymadan üç parametre aracılığıyla kolay işletim
- Hız adaptasyonu aracılığıyla titreşimler önlenir
- Ana ve kontra mil veya Direct Drive içeren FD tablalara sahip freze makineleri için uygulama
Öne Çıkanlar
Müşteri Avantajları
Ayar noktası, diferansiyel hız ve devir frekansı için parametreleri girin.
- Operatörün manuel müdahalesine gerek olmaz
- Tüm parçalar için aynı tekrarlanabilirlik
- Titreşimlerin önlenmesi sayesinde özel uygulamalar için artan süreç emniyeti. Örneğin, uzun ince matkap uçları kullanılırken veya kritik kenetlemeli freze parçaları için
Çoklu kullanım 2.0
- YENİ: İsabetli Vida Dişi Açma - Konum yönlendirmeli vida dişi üretimi
- Konturların, araların ve dişlilerin serbest tanımlanması mümkündür
- Basit vida dişi açılarak üretilemeyen geniş transmisyon dişlerinin oluşturulması
Öne Çıkanlar
Müşteri Avantajları
- İkiz kenar eğri, trapez ve yuvarlak vida dişi makinede kolayca programlanabilir
- Herhangi bir profil geometrisi ile vidalı konveyör
- Gerçekleştirilmesi kolay çapraz delikli bilyeli vida somunu
Sol : İplik uzunluğu, iplik pozisyonu ve geri çekme hareketinin mesafesi için parametre girişi. / Sağ : İplik şekillendirme parametreleri, örn. profie yüksekliği, hatve çapı, vb.
Çoklu kullanım 2.0 Pro
Öne Çıkanlar
- Profil bölme seçeneği nedeniyle alttan kesikli profil üretimi.
- Kenarların sol ve sağ taraflı işlenmesi işin standart takımlar ve takım tutucu uygulanması
- Cr-Ni alaşımlarda Ra 0,3 yüzey kalitesi imkanı
Taret için ara yatak
- Uzun ve ince parçaların desteklenmesi için hidrolik olarak işletilen ara yatak
- Çok kanallı makinelerin kullanılma olanağının genişletilmesi
- Döngü, ara yatağa yaklaşmaya ve ara yataktan geri çekilmeye olanak sağlar
Öne Çıkanlar
Müşteri Avantajları
X ve Z'deki destek pozisyonları doğrudan kullanıcı arayüzü üzerinden. Yaklaşma ve geri çekme traverslerinin otomatik hesaplanması.
- Alet tablasında hidrolik olarak işletilen ara yatak
- Konum kilitlemeli taret süreç güvenliğinin artırılmasını sağlar
- Ara yatak konumunu, yeniden başlattıktan sonra toleransları programa uygun olacak şekilde konumlandırmak ve biçimlendirmek için sabitleyin
Servis ve Eğitim
İndirilenler ve Teknik Veriler
İndirilenler
Çalışma Alanı
X yönünde maks. hareket
165 mm
Y yönünde maks. hareket
70 mm
Z yönünde maks. hareket
235 mm
iş parçası
Maks. iş parçası çapı
140 mm
Maks. çalışma parçası uzunluğu
235 mm
Bar kapasitesi maks. çapı
50 mm
