NHX 10000
Büyük ve kesilmesi zor iş parçalarının işlenmesinde uzman
X yönünde maks. hareket
67 in.
1.700 mm
Y yönünde maks. hareket
55 in.
1.400 mm
Z yönünde maks. hareket
59 in.
1.510 mm
Maks. iş parçası çapı
79 in.
2.000 mm
Maks. çalışma parçası yüksekliği
63 in.
1.600 mm
Maks. iş parçası ağırlığı
6.614 lbs.
3.000 kg
Kontrol ve yazılım alternatifleri
MAPPS Fanuc

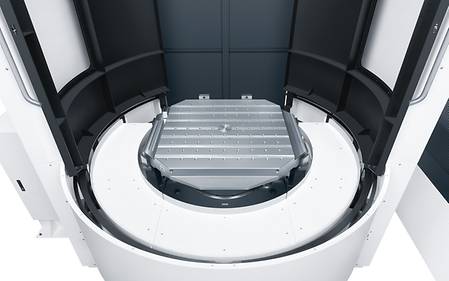

Öne Çıkanlar
Yüksek hassaslık
- Ağırlık Merkezi Tahrikli
- Kutu İçinde Kutu yapısı
Yüksek hız
- Azami ivme X, Y ve Z ekseni: 0,62 / 0,51 / 0,45 G {6,1 / 5,0 / 4,4 m/sn.2 (20,0 / 16,4 / 14,4 ft/sn.2)}
- Hızlı geçiş oranı X, Y ve Z ekseni: 50 m/dak. (1.968,5 ipm)
- Kesme besleme oranı X, Y ve Z ekseni: 50 m/dak. (1.968,5 ipm)
Üstün kesme performansı
- 40 kW'ye varan çıkışa sahip standart iş mili (53,3 HP)
- Azami iş mili torku: 1.413 N・m (1.042,2 ft・lbf) <10%ED> (isteğe bağlı)
Uygulama Örnekleri
Otomasyon
VERTICO tasarımıyla standart otomasyon ve kişiselleştirilmiş çözümler
Otomasyon, dijital üretimin kilit elemanıdır. Her DMG MORI makinesi, esnek üretim sistemleri için standart otomasyona veya kişiselleştirilmiş bir otomasyon çözümüne yükseltilebilir:
CPP
4 makineye kadar esnek palet depolama çözümüne giriş
- ø 2.000 × 1.600 mm, 3.000 kg’a kadar iş parçalarının taşınması
- 11 palete kadar ve maks. iki kurulum istasyonuna sahip dört makine
- Makine HMI üzerinden veya DMG MORI ana bilgisayar HMI üzerinden çalıştırın
- MCC-TMS tool management system
AMR 2000
Atölyede bütüncül otomasyon
- Serbest yerleşim tasarımlı, yardımcı otomasyon çözümü
- Minimum alan gereksinimleri için tüm yönlü hareket (dönüş yarıçapı 0m)
- Ek işler için kaide, örn. B. takım taşıma, talaş bertarafı, vb.
- 1.200 x 800 mm Euro paletlerden malzeme taşıma
- 2.000 kg ağırlığa kadar maksimum taşıma
- Sick ve Siemens teknolojisini temel alan güvenlik
Öne Çıkanlar
AMR 2000 malzeme
- Otonom malzeme taşıma paletleri
- Farklı yük taşıyıcıları ile taşıma
- İş parçası taşıma için DMG MORI otomasyon sistemlerine entegrasyon – bitmiş parça ve ham parça paletlerinin değişimi
- Mevcut üretim proseslerine entegrasyon
- Sonradan oransal artış yapılabilir ve geliştirilebilir
AMR 2000 talaşlar
- Otonom talaş taşıma konteynerleri
- Master bilgisayardan otomatik taşıma emri
- Makine takımları için geliştirilmiş otonomi
- Malzeme ve talaş taşıma birleştirilebilir
AMR 2000 takım elleçleme
- Standart
- otonom taşımada takım tanıma ve makine ve takım deposu arasında takım değişimi
- Maks. takım boyutu ø 280 / 400 mm
- Maks. takım ağırlığı 30 kg
- Taşıma ağırlığı 720 kg (24 x 30 kg)
- Maksimum takım sayısı: 24 adet
LPP
8 makine ve 99 palet için gelişmiş palet depolama çözümü
- ø 3,400 × 2.000 mm, 10.000 kg’a kadar iş parçalarının taşınması
- 8 makineye, 99 palete ve 5 kurulum istasyonuna kadar çok esnek palet havuzu sistemi
- Tek bir sistemde mümkün olan üç farklı palet boyutunun taşınması (makine paletleri için 2 boyut ve malzeme paletleri için bir boyut)
- DMG MORI ana bilgisayar yazılımı LPS ile doğrudan kontrol
- Müşteri ağına / iş akışına entegrasyon mümkün
- İlgili tüm alanlar için izleme ve yönetim araçları (planlama, iş parçaları, bağlama, aletler, vb.)
- Takım yönetim sistemi MCC-TMS
PH-AMR
Serbest yerleşim tasarımı sayesinde maksimum esneklikte palet otomasyonu
- Esnek yerleşim tasarımına sahip modüler konsept
- Kılavuz raysız veya hatsız, sürücüsüz taşıma sistemleri
- Yardımcı: İnsan ve makine tek bir sistemde
- Doğal navigasyon ile yönlendirme
- 500 × 500 mm ila 1.600 × 1.250 mm arası palet boyları
- 5.000 kg ve ø 1.600 mm’ye kadar parçalar
Öne Çıkanlar
Ücretsiz erişilebilirlik
- Her an çalışma alanına en iyi görünürlük
- Manuel veya vinçle yükleme hala mümkün
- İşbirliğine dayalı sistem – insan ve makine tek bir sistemde
Serbest yerleşim tasarımı ile modüler konsept
- Otomasyon sistemi için güvenlik muhafazası gerekmez
- Bireysel modüllerin serbest konumlandırma imkanı
- Mevcut üretime sonradan entegrasyon
Otomasyon sisteminin basitçe genişletilmesi
- Depolama alanlarının sayısını artırmak için ek raf modülleri
- İlave AMR'ler sisteme entegre edilebilir
- Otomasyon arayüzüne sahip makineler daha sonra çok hızlı bir şekilde entegre edilebilir
Minimum alan gereksinimi
- Salon zemininde sabit kurulum gereksinimi olmayan serbest palet taşıma sistemi
- AMR yolları yürünebilir ve geçilebilir durumda kalır
- Lazer tarayıcılar sürüş yönünde kişisel korumayı garanti eder
- Minimum alan gereksinimleri için tüm yönlü hareket (dönüş çapı 0m)
- Esnek otomasyon konsepti - Farklı makine tiplerinin tek bir sistemle otomasyonu
Kontrol ve Yazılım
MVC – Machine Vibration Control
- Freze milinde titreşim sensörleri
- Titreşme durumunu görüntülemek için çeşitli göstergeler
- Titreşimleri azaltmak için yeni işleme teklifi
- Düzenleme fonksiyonuyla yeni işleme durumu programınıza kolayca uygulanır
Öne Çıkanlar
Müşteri Avantajları
- Daha az titreşimle daha verimli kesme koşulları
- Uygun işlem parametreleri için otomatik öneriler
- Basit görüntüleme, makine operatörleri için bir yönlendirme yardımı olarak vazife görür
Sol : CELOS'ta proses titreşimlerinin durum göstergesi. / Sağ : Rejeneratif titreşimlerin otomatik olarak tanınması için algoritmalar.
AI Çip Sökme
- Akıllı algoritmalar talaş yuvalarını tespit eder ve işleme sırasında hareketli durulama nozullarını kontrol eder
- Basit bir işlemle yıkama stratejisinin sürekli optimizasyonu
Öne Çıkanlar
Müşteri Avantajları
- Durulama nozullarının hassas kontrolü sayesinde kaynak tasarrufu
- Makine dairesinin çalışanlar tarafından manuel olarak durulanması önemli ölçüde en aza indirildi
- Makine odası temizliği için makine duruş süresi yok
CELOS'ta makine dairesinin canlı görünümü / Hareket kontrolü ile temizleme hareketinin optimizasyonu / Kameranın kayıt fonksiyonu optimizasyon sürecini kolaylaştırır
W-Setter
- Kolay adımlarla manuel alet uzunluğu ölçümü ve iş parçası merkezlemesi
- Ölçümde rehber eşliğinde talimatlar. Yüksek işletim emniyetine sahip kısa kurulum süreleri
Öne Çıkanlar
Müşteri Avantajları
- Daha kısa kurulum süreleri
- Ölçüm yapmak için büyük deneyim gerekmez
Sol : Ölçüm sonuçları için yapılandırılmış kullanıcı notları. / Sağ : Takım ayarlayıcı modu - uzunluk / çap ve aşınma ölçümü.
Geri çekme döngüsü
- İlişkili tuşa basılarak X ekseni ve Y ekseni harici işleme için pozitif son konumlara hareket eder
- Çalışma alanını kurulum için ve alternatif olarak bir acil kurtarma işlevi şeklinde hazırlamak için idealdir.
Öne Çıkanlar
Müşteri Avantajları
İşlevsellik - İşletim panelindeki ilgili tuşa basarak çevrim seçimi
- Easy operation when setting up multi - channel machinery
- Possibilty of a fast response during external machining as a rescue function
Easy Tool Monitor 2.0
- Aletin kırılması veya alete aşırı yüklenilmesi nedeniyle oluşacak hasarın önlenmesi
- Yük limitlerinin otomatik olarak öğrenilmesi sayesinde sensörsüz
- Torna, freze ve delme için (3 mm'ye varan çap)
- YENİ: CELOS SideScreen üzerinde kullanıcı arayüzü
- YENİ: İlk iş parçasından sonra verimli izleme için güçlü algoritma
Öne Çıkanlar
Müşteri Avantajları
- Koruma Paketi: MPC Torna Tezgahları için mükemmel tamamlayıcı. Fiyat avantajı (yakl. %40)
- Programdaki her alet ve her kesici kenar için izleme limitlerini kaydedin
Sol : CELOS Sidescreen'de CANLI durum göstergesi; mevcut, ayarlanmış proses değerleri. / Sağ : Takım tablosundaki izleme parametrelerinin kolay kullanımı.
Enterpolasyon tornası - torna oyma döngüsü
- Enterpolasyon tornasında alet kesici dairesel bir hareket izler, böylece kesici daima dairenin merkezine doğru yönlendirilir.
- Harici ve dahili işleme için mümkün
- Eşzamanlama ve alet yolu döngüyle kontrol edilir
- YENİ: 2.0 sürümünde karmaşık tornalama konturları mümkündür (şu anda sadece DMU 50'de mevcuttur, diğer makine tipleri bunu takip edecektir)
Öne Çıkanlar
Müşteri Avantajları
- Freze işletiminin mümkün olamayacağı yerlerde kolay sızdırmazlık yüzeyi üretimi.
- Tek kenetlemede eksiksiz parça işlemesi mümkündür
- Aletler için azaltılmış yatırım maliyetleri
MPC 2.0 – Machine Protection Control
- Süreç içinde titreşim izleme
- Çarpışma durumunda hızlı kapatma
- Döner işleme düzleminde bile manuel geri çekme
- YENİ: Tork izleme
- Yeni: CTX TC makineler için Koruma Paketiyle birlikte önerilir
Öne Çıkanlar
Müşteri Avantajları
MPC Grafiği: mevcut ve edinilmiş proses değerleri. / MPC Diagnostics: Yatak durumu, darbe ve çarpma sayısı.
- Alet kırılması önlenir
- Makine kullanılabilirliğinde artış
- Hasar azaltma
Efficient Production Package
- Güvenli işlem ve önemli işleme adımlarının verimli kullanımı için çözümler
- Uygulamalar: koni temizleme, alet verileri izleme, güvenli geri çekme hareketi, diş çekme, derin delik delme, harici vida ve boru ağzı frezeleme, dahili vida ve dairesel frezeleme, ters havşa döngüsü
- 12 talaş kaldırma, derin delik delme, cep frezeleme makineleri için depolanmış işleme stratejileri*
Öne Çıkanlar
Müşteri Avantajları
- Bireysel uygulamaya göre çalışma süresi optimizasyonu
- Program arasından sonra güvenli geri çekilme
- Alet verilerini izleme
Sol : Üniversal döngü cep frezeleme için giriş maskesi. / Sağ : Kılavuz çekme döngüsü için giriş maskesi
Application Tuning Cycle
- Besleme hızının tabla yüküne göre işlem odaklı ayarlanması
- En üst düzey parça kalitesi, en düşük işleme süresi
- Yeni: Artık CTX TC için de mevcut. En yüksek makine dinamiğiyle ideal işleme sonucu*
*yem ağırlığı dikkate alınmadan
Öne Çıkanlar
Müşteri Avantajları
- Kolay işletim
- Kaba taşlamada zaman tasarrufu
- Son işlem sırasında yüksek yüzey rötuşu
Sol : ATC 2.0 - Frezeleme: Tabla yüklemesinin dikkate alınması. / Sağ : ATC - Tornalama: CTX TC için makine dinamiklerinin kolay ayarlanması için.
Servis ve Eğitim
İndirilenler ve Teknik Veriler
iş parçası
Maks. iş parçası çapı
79 in.
2.000 mm
Maks. çalışma parçası yüksekliği
63 in.
1.600 mm
Maks. iş parçası ağırlığı
6.614 lbs.
3.000 kg
Çalışma Alanı
X yönünde maks. hareket
67 in.
1.700 mm
Y yönünde maks. hareket
55 in.
1.400 mm
Z yönünde maks. hareket
59 in.
1.510 mm
