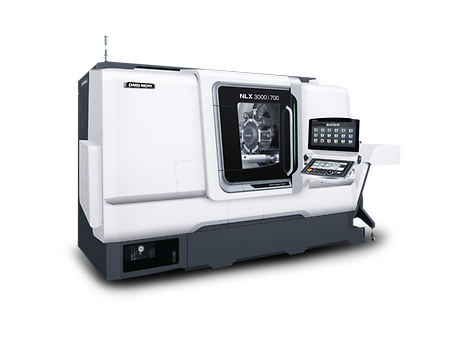

NLX 3000
Parça İşlemede Üstün Performans
Maks. iş parçası çapı
430 mm
Maks. çalışma parçası uzunluğu
3.123 mm
Bar kapasitesi maks. çapı
102 mm
X yönünde maks. hareket
280 mm
Y yönünde maks. hareket
120 mm
Z yönünde maks. hareket
3.170 mm
Kontrol ve yazılım alternatifleri
MAPPS Mitsubishi
Öne Çıkanlar

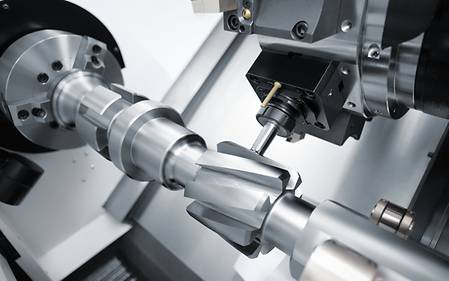

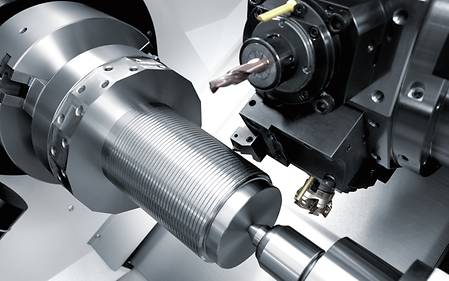

Geliştirilmiş freze gücü
- BMT (Entegre Motor Tareti) ile donatılmış taret
- Yüksek hızlı döner işmili: 10.000 dak.-1
- Azami döner iş mili torku: 40 N·m (29,5 ft·lbf)<3 min>, 100 N·m (73,8 ft·lbf) <4 min> (2000 tipi / 3000 tipi)
Yüksek hassaslık
- Tamamen kontrol edilen termal uzanım: Makine gövdesinde soğutucu sirkülasyonu standarttır (700 tipi / 1250 tipi)
- Makine hassaslığı ısı kontrollü yapıyla iyileştirilmiştir
Yüksek sertlik
- Daha yüksek titreşim sönümleme performansı ve dinamik sertlik için X, Y ve Z eksenlerinde kızaklar
İşletilebilirlik
- Servo motor tahrikli dijital torna tezgahı (700 tipi / 1250 tipi)
- Programlanabilir torna tezgahı (2000 tipi / 3000 tipi)
Uygulama Örnekleri
Kontrol ve Yazılım
CELOS
DMG MORI makinelerinin ve atölyenin entegre dijitalizasyonu:
CELOS Makinesi: Üretimle ilgili tüm bilgilere erişim sağlayan uygulama tabanlı kullanıcı arayüzü
- CELOS Manufacturing: Siparişlerin optimum şekilde hazırlanması ve işlenmesi için 27 CELOS Uygulaması
- Dijital Fabrika: Planlamadan üretim ve hizmete kadar sürekli dijital iş akışları
Çip Kırma
- İlerleme ekseninin salınımlı hareketi, etkili talaş boyutu küçültmesine yol açan havalı kesme ile sonuçlanır
- İç ve dış çapların dış boylamasına tornalanması, yüzey işleme, delme ve kanal açma için*
- Entegre güvenlik fonksiyonu parametre girişlerinin akla yatkınlığını kontrol eder
* Eğimli yüzeylerde, besleme bir seferde yalnızca bir eksende salınabildiği için bir adım deseni ortaya çıkar.
Öne Çıkanlar
Müşteri avantajları
Gerçek işlemeden önce, işleme durumu bir grafik kullanılarak kontrol edilebilir
- Çip uzunluğu pratik olarak döngü tarafından belirlenebilir ve malzemeden bağımsızdır
- Çip topları önlendiği için süreç kesintileri artık yok
- Yüksek çalışma güvenliği ile HMI üzerinde kolay ayarlama
Sol: Salınım en basit parametre girişleri ile ayarlanabilir / Sağ: HMI'da ON / OFF ile basitçe etkinleştirin
Program durumu kontrolü
- In combination with the Gildemeister structure programming, A safe and fast reboot of the machining program after an interruption
- Easy program operation especially with multiple spindles or tool magazine
- Displays the process status of the workpiece
Öne Çıkanlar
Müşteri Avantajları
- Kontrolör üzerinde ayrıntılı durumu gösterir
- GILDEMEISTER yapı programlamasıyla açıklamaları otomatik olarak girin.
- Belirli bir bloğu aramak yerine bir tuşa basarak programa yeniden güvenli giriş.
GILDEMEISTER Yapısal Program
- 20'den fazla standart program ve otomasyon dahil 200'den fazla işleme varyantı ile yapılandırılmış yaklaşım (çubuk işleme, robot / portal yükleme, ...)
- Alt programlar için ek işaretleyicilerle (EPS) program durumunun görüntülenmesi.
Sol : İşaretleyici durumu ile HMI. / Sağ : Program yapısını temizleyin.
Easy Tool Monitor 2.0
- Aletin kırılması veya alete aşırı yüklenilmesi nedeniyle oluşacak hasarın önlenmesi
- Yük limitlerinin otomatik olarak öğrenilmesi sayesinde sensörsüz
- Torna, freze ve delme için (3 mm'ye varan çap)
- YENİ: CELOS SideScreen üzerinde kullanıcı arayüzü
- YENİ: İlk iş parçasından sonra verimli izleme için güçlü algoritma
Öne Çıkanlar
Müşteri Avantajları
- Koruma Paketi: MPC Torna Tezgahları için mükemmel tamamlayıcı. Fiyat avantajı (yakl. %40)
- Programdaki her alet ve her kesici kenar için izleme limitlerini kaydedin
Sol : CELOS Sidescreen'de CANLI durum göstergesi; mevcut, ayarlanmış proses değerleri. / Sağ : Takım tablosundaki izleme parametrelerinin kolay kullanımı.
Poligon dönüşü
- Y ekseni olmayan makinelerde de işleme
- Tek tek yüzeyleri frezelemeden son derece üretken
- Teknoloji döngüsü sayesinde diyalog güdümlü programlama
Öne Çıkanlar
Müşteri Avantajları
Farklı düzenli poligon şekilleri entegre
- Özellikle küçük parçalar için üretkenlik
- Aynı işlemde pah kırma mümkündür
- Basit ve hızlı programlama hataları en aza indirir
Dış çap parametre ayarı
Poligon / Oval Torna
- Dairesel olmayan parçaların kolay kullanımı
- Poligon / Oval Torna için sezgisel kullanıcı arayüzü
Öne Çıkanlar
Müşteri Avantajları
- Basit ince ayar olanaklarıyla gerekli geometriler yapılır
- Geometrik parametrelerde ince ayar olanağı (uzun / kısa yarı eksen ve yatak açısı)
- İşleme ana mil veya kontra mille kombine edilebilir
Sol : X ve Z eksenindeki ön pozisyon ve destek pozisyonu doğrudan yüzey üzerinden girilebilir. / Sağ : Tanımlanmış bir Pozisyon penceresi aracılığıyla destek pozisyonunun izlenmesi.
Dışmerkezli torna ve freze
- İlave X ve Y geçişleriyle torna hareketi üstdüşümü
- Torna ve freze için uygulanabilir
Öne Çıkanlar
Müşteri Avantajları
- Üretimi kolay dışmerkezli geometriler
- Arka planda tam eksen kuplajı ve eşzamanlaması
Sol : Harici iş parçası alanının konumu için parametreleri girin. / Sağ : İş parçası içindeki konumun grafiksel gösterimi.
Efficient Production Package
- Güvenli işlem ve önemli işleme adımlarının verimli kullanımı için çözümler
- Uygulamalar: koni temizleme, alet verileri izleme, güvenli geri çekme hareketi, diş çekme, derin delik delme, harici vida ve boru ağzı frezeleme, dahili vida ve dairesel frezeleme, ters havşa döngüsü
- 12 talaş kaldırma, derin delik delme, cep frezeleme makineleri için depolanmış işleme stratejileri*
Öne Çıkanlar
Müşteri Avantajları
- Bireysel uygulamaya göre çalışma süresi optimizasyonu
- Program arasından sonra güvenli geri çekilme
- Alet verilerini izleme
Sol : Üniversal döngü cep frezeleme için giriş maskesi. / Sağ : Kılavuz çekme döngüsü için giriş maskesi
Dişli azdırma
- Diyalog girişi aracılığıyla dişli düzeneği parametrelerinin programlanması
- Düz, eğri, kavisli dişliler ve sonsuz dişli çarkları mümkündür
- Dişli kesiciler ve diskli kesiciler kullanılabilir
- Kesici "değiştirilerek" alet ömrünü maksimize edin
- Erişilebilir kalite ≤ DIN 7
Öne Çıkanlar
Müşteri Avantajları
- Kullanımı kolay dişli profili değişiklikleri
- Rektifiye edilmiş aletlerin kullanımı
- İzleme aracılığıyla hata önleme (örn. yanlış eksen çapraz açısı veya yanlış torna hızı ya da torna yönü)
Sol : Gerekli tüm dişli verilerinin diyalog destekli girişi. / Sağ : Dişli parametrelerinin tek diş veya tek oluk frezeleme ile girilmesi.
Geri çekme döngüsü
- İlişkili tuşa basılarak X ekseni ve Y ekseni harici işleme için pozitif son konumlara hareket eder
- Çalışma alanını kurulum için ve alternatif olarak bir acil kurtarma işlevi şeklinde hazırlamak için idealdir.
Öne Çıkanlar
Müşteri Avantajları
İşlevsellik - İşletim panelindeki ilgili tuşa basarak çevrim seçimi
- Easy operation when setting up multi - channel machinery
- Possibilty of a fast response during external machining as a rescue function
Hız adaptasyonu
- İlave sensöre gerek duymadan üç parametre aracılığıyla kolay işletim
- Hız adaptasyonu aracılığıyla titreşimler önlenir
- Ana ve kontra mil veya Direct Drive içeren FD tablalara sahip freze makineleri için uygulama
Öne Çıkanlar
Müşteri Avantajları
Ayar noktası, diferansiyel hız ve devir frekansı için parametreleri girin.
- Operatörün manuel müdahalesine gerek olmaz
- Tüm parçalar için aynı tekrarlanabilirlik
- Titreşimlerin önlenmesi sayesinde özel uygulamalar için artan süreç emniyeti. Örneğin, uzun ince matkap uçları kullanılırken veya kritik kenetlemeli freze parçaları için
gearSKIVING 2.0
- Düz ve sarmal harici veya dahili düz dişliler ve yivler
- Torna-freze makineleri diş ofsetiyle birlikte ok dişler
- 6. sanal eksenin matematiksel dönüşümü ile küresel dişleme
Öne Çıkanlar
Müşteri Avantajları
- Açılı kafa olmadan dahili dişleme mümkündür
- Kısa işleme süreleri, şekillendirmeden 10 kat daha hızlı
- Eşzamanlama ve alet yolu Döngüyle kontrol edilir
Sol : İç dişli profil işleme. / Sağ : Dış dişli profil işleme.
Çoklu kullanım 2.0
- YENİ: İsabetli Vida Dişi Açma - Konum yönlendirmeli vida dişi üretimi
- Konturların, araların ve dişlilerin serbest tanımlanması mümkündür
- Basit vida dişi açılarak üretilemeyen geniş transmisyon dişlerinin oluşturulması
Öne Çıkanlar
Müşteri Avantajları
- İkiz kenar eğri, trapez ve yuvarlak vida dişi makinede kolayca programlanabilir
- Herhangi bir profil geometrisi ile vidalı konveyör
- Gerçekleştirilmesi kolay çapraz delikli bilyeli vida somunu
Sol : İplik uzunluğu, iplik pozisyonu ve geri çekme hareketinin mesafesi için parametre girişi. / Sağ : İplik şekillendirme parametreleri, örn. profie yüksekliği, hatve çapı, vb.
Çoklu kullanım 2.0 Pro
Öne Çıkanlar
- Profil bölme seçeneği nedeniyle alttan kesikli profil üretimi.
- Kenarların sol ve sağ taraflı işlenmesi işin standart takımlar ve takım tutucu uygulanması
- Cr-Ni alaşımlarda Ra 0,3 yüzey kalitesi imkanı
Multitool
- Torna ve frezede birden fazla kesici kenarla çok uçlu torna aletlerinin verimli kullanımı
- Bir ana alet tutucuda birden çok "kardeş alet"
Öne Çıkanlar
Müşteri Avantajları
- Alet değişim sürelerinin azaltılması
- Alet kartuşu alanında tasarruf
Servis ve Eğitim
İndirilenler ve Teknik Veriler
İndirilenler
Çalışma Alanı
X yönünde maks. hareket
280 mm
Y yönünde maks. hareket
120 mm
Z yönünde maks. hareket (Type 700)
820 mm
Z yönünde maks. hareket (Type 1250)
1.370 mm
Z yönünde maks. hareket (Type 2000)
2.170 mm
Z yönünde maks. hareket (Type 3000)
3.170 mm
iş parçası
Maks. iş parçası çapı
430 mm
Maks. çalışma parçası uzunluğu (Type 700)
713 mm
Maks. çalışma parçası uzunluğu (Type 1250)
1.260 mm
Maks. çalışma parçası uzunluğu (Type 2000)
2.123 mm
Maks. çalışma parçası uzunluğu (Type 3000)
3.123 mm
Bar kapasitesi maks. çapı
102 mm
