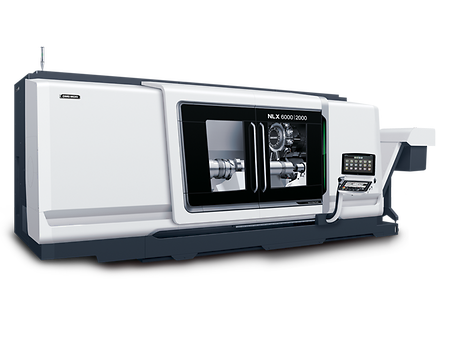

NLX 6000
Yüksek Çaplı Milleri Güçlü Bir Şekilde İşleyebilen Geniş Torna Merkezi
Maks. iş parçası çapı
920 mm
Maks. çalışma parçası uzunluğu
2.000 mm
Bar kapasitesi maks. çapı
116 mm
X yönünde maks. hareket
485 mm
Y yönünde maks. hareket
200 mm
Z yönünde maks. hareket
2.150 mm
Kontrol ve yazılım alternatifleri
MAPPS Mitsubishi
Öne Çıkanlar

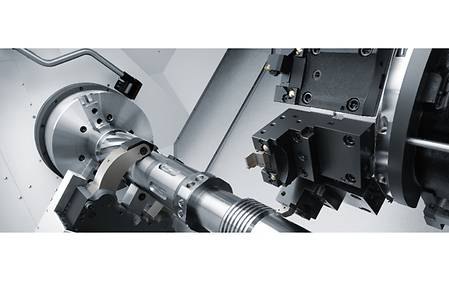

Geliştirilmiş freze gücü
- BMT (Entegre Motor Tareti) ile donatılmış taret
- 40 numara konik mille işleme merkezleriyle yarışan freze kapasitesi
- Azami döner alt iş mili torku:117 N・m (86,3 ft·lbf) <10%ED>

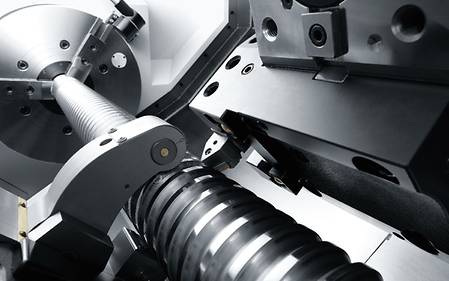

Yüksek sertlik
- Daha yüksek titreşim sönümleme performansı ve dinamik sertlik için X, Y ve Z eksenlerinde kızaklar
- Geniş kızaklar
- Büyük çaplı bilyeli vidalar uyarlanmıştır
Yüksek hassaslık
- Termal uzanımı bastıran makine yapısı sayesinde gelişmiş işleme kesinliği
Güvenilirlik
- Gelişmiş talaş kaldırma
- Talaş boşaltma alanı geleneksel makinelerle karşılaştırıldığında %150 genişletilmiştir
- Yeniden ayarlamaya veya zahmetli eklentilere
- ihtiyaç olmadan hızlı ara yatak değiştirme sistemi (isteğe bağlı)
Uygulama Örnekleri
Kontrol ve Yazılım
Poligon dönüşü
- Y ekseni olmayan makinelerde de işleme
- Tek tek yüzeyleri frezelemeden son derece üretken
- Teknoloji döngüsü sayesinde diyalog güdümlü programlama
Öne Çıkanlar
Müşteri Avantajları
Farklı düzenli poligon şekilleri entegre
- Özellikle küçük parçalar için üretkenlik
- Aynı işlemde pah kırma mümkündür
- Basit ve hızlı programlama hataları en aza indirir
Dış çap parametre ayarı
Poligon / Oval Torna
- Dairesel olmayan parçaların kolay kullanımı
- Poligon / Oval Torna için sezgisel kullanıcı arayüzü
Öne Çıkanlar
Müşteri Avantajları
- Basit ince ayar olanaklarıyla gerekli geometriler yapılır
- Geometrik parametrelerde ince ayar olanağı (uzun / kısa yarı eksen ve yatak açısı)
- İşleme ana mil veya kontra mille kombine edilebilir
Sol : X ve Z eksenindeki ön pozisyon ve destek pozisyonu doğrudan yüzey üzerinden girilebilir. / Sağ : Tanımlanmış bir Pozisyon penceresi aracılığıyla destek pozisyonunun izlenmesi.
Çoklu kullanım 2.0
- YENİ: İsabetli Vida Dişi Açma - Konum yönlendirmeli vida dişi üretimi
- Konturların, araların ve dişlilerin serbest tanımlanması mümkündür
- Basit vida dişi açılarak üretilemeyen geniş transmisyon dişlerinin oluşturulması
Öne Çıkanlar
Müşteri Avantajları
- İkiz kenar eğri, trapez ve yuvarlak vida dişi makinede kolayca programlanabilir
- Herhangi bir profil geometrisi ile vidalı konveyör
- Gerçekleştirilmesi kolay çapraz delikli bilyeli vida somunu
Sol : İplik uzunluğu, iplik pozisyonu ve geri çekme hareketinin mesafesi için parametre girişi. / Sağ : İplik şekillendirme parametreleri, örn. profie yüksekliği, hatve çapı, vb.
Çoklu kullanım 2.0 Pro
Öne Çıkanlar
- Profil bölme seçeneği nedeniyle alttan kesikli profil üretimi.
- Kenarların sol ve sağ taraflı işlenmesi işin standart takımlar ve takım tutucu uygulanması
- Cr-Ni alaşımlarda Ra 0,3 yüzey kalitesi imkanı
Çip Kırma
- İlerleme ekseninin salınımlı hareketi, etkili talaş boyutu küçültmesine yol açan havalı kesme ile sonuçlanır
- İç ve dış çapların dış boylamasına tornalanması, yüzey işleme, delme ve kanal açma için*
- Entegre güvenlik fonksiyonu parametre girişlerinin akla yatkınlığını kontrol eder
* Eğimli yüzeylerde, besleme bir seferde yalnızca bir eksende salınabildiği için bir adım deseni ortaya çıkar.
Öne Çıkanlar
Müşteri avantajları
Gerçek işlemeden önce, işleme durumu bir grafik kullanılarak kontrol edilebilir
- Çip uzunluğu pratik olarak döngü tarafından belirlenebilir ve malzemeden bağımsızdır
- Çip topları önlendiği için süreç kesintileri artık yok
- Yüksek çalışma güvenliği ile HMI üzerinde kolay ayarlama
Sol: Salınım en basit parametre girişleri ile ayarlanabilir / Sağ: HMI'da ON / OFF ile basitçe etkinleştirin
Multitool
- Torna ve frezede birden fazla kesici kenarla çok uçlu torna aletlerinin verimli kullanımı
- Bir ana alet tutucuda birden çok "kardeş alet"
Öne Çıkanlar
Müşteri Avantajları
- Alet değişim sürelerinin azaltılması
- Alet kartuşu alanında tasarruf
DMG MORI gearMILL
- Verimli komple işleme
- Standart makinelerde standart aletlerle düşük maliyetli dişli kesimi
- Farklı dişli geometrileri için esnek
- Süreç içinde kalite denetimi
Öne Çıkanlar
Müşteri Avantajları
- Boş çizimlere ve dişli verilerine dayalı program oluşturma
- Örn. ısıl işlem sonrasında iş parçası yönelimi optimizasyonu
- Koordinat ölçüm cihazı için arayüz (Klingenberg, Leitz, Zeiss)
Bağlantılar : Bir düz dişlinin geometri hesaplaması için dişli parametrelerinin girişi. / Rechts : Grafische Betrachtung des Abwälzverfahrens.
Dişli azdırma
- Diyalog girişi aracılığıyla dişli düzeneği parametrelerinin programlanması
- Düz, eğri, kavisli dişliler ve sonsuz dişli çarkları mümkündür
- Dişli kesiciler ve diskli kesiciler kullanılabilir
- Kesici "değiştirilerek" alet ömrünü maksimize edin
- Erişilebilir kalite ≤ DIN 7
Öne Çıkanlar
Müşteri Avantajları
- Kullanımı kolay dişli profili değişiklikleri
- Rektifiye edilmiş aletlerin kullanımı
- İzleme aracılığıyla hata önleme (örn. yanlış eksen çapraz açısı veya yanlış torna hızı ya da torna yönü)
Sol : Gerekli tüm dişli verilerinin diyalog destekli girişi. / Sağ : Dişli parametrelerinin tek diş veya tek oluk frezeleme ile girilmesi.
Easy Tool Monitor 2.0
- Aletin kırılması veya alete aşırı yüklenilmesi nedeniyle oluşacak hasarın önlenmesi
- Yük limitlerinin otomatik olarak öğrenilmesi sayesinde sensörsüz
- Torna, freze ve delme için (3 mm'ye varan çap)
- YENİ: CELOS SideScreen üzerinde kullanıcı arayüzü
- YENİ: İlk iş parçasından sonra verimli izleme için güçlü algoritma
Öne Çıkanlar
Müşteri Avantajları
- Koruma Paketi: MPC Torna Tezgahları için mükemmel tamamlayıcı. Fiyat avantajı (yakl. %40)
- Programdaki her alet ve her kesici kenar için izleme limitlerini kaydedin
Sol : CELOS Sidescreen'de CANLI durum göstergesi; mevcut, ayarlanmış proses değerleri. / Sağ : Takım tablosundaki izleme parametrelerinin kolay kullanımı.
Efficient Production Package
- Güvenli işlem ve önemli işleme adımlarının verimli kullanımı için çözümler
- Uygulamalar: koni temizleme, alet verileri izleme, güvenli geri çekme hareketi, diş çekme, derin delik delme, harici vida ve boru ağzı frezeleme, dahili vida ve dairesel frezeleme, ters havşa döngüsü
- 12 talaş kaldırma, derin delik delme, cep frezeleme makineleri için depolanmış işleme stratejileri*
Öne Çıkanlar
Müşteri Avantajları
- Bireysel uygulamaya göre çalışma süresi optimizasyonu
- Program arasından sonra güvenli geri çekilme
- Alet verilerini izleme
Sol : Üniversal döngü cep frezeleme için giriş maskesi. / Sağ : Kılavuz çekme döngüsü için giriş maskesi
Hız adaptasyonu
- İlave sensöre gerek duymadan üç parametre aracılığıyla kolay işletim
- Hız adaptasyonu aracılığıyla titreşimler önlenir
- Ana ve kontra mil veya Direct Drive içeren FD tablalara sahip freze makineleri için uygulama
Öne Çıkanlar
Müşteri Avantajları
Ayar noktası, diferansiyel hız ve devir frekansı için parametreleri girin.
- Operatörün manuel müdahalesine gerek olmaz
- Tüm parçalar için aynı tekrarlanabilirlik
- Titreşimlerin önlenmesi sayesinde özel uygulamalar için artan süreç emniyeti. Örneğin, uzun ince matkap uçları kullanılırken veya kritik kenetlemeli freze parçaları için
gearSKIVING 2.0
- Düz ve sarmal harici veya dahili düz dişliler ve yivler
- Torna-freze makineleri diş ofsetiyle birlikte ok dişler
- 6. sanal eksenin matematiksel dönüşümü ile küresel dişleme
Öne Çıkanlar
Müşteri Avantajları
- Açılı kafa olmadan dahili dişleme mümkündür
- Kısa işleme süreleri, şekillendirmeden 10 kat daha hızlı
- Eşzamanlama ve alet yolu Döngüyle kontrol edilir
Sol : İç dişli profil işleme. / Sağ : Dış dişli profil işleme.
Geri çekme döngüsü
- İlişkili tuşa basılarak X ekseni ve Y ekseni harici işleme için pozitif son konumlara hareket eder
- Çalışma alanını kurulum için ve alternatif olarak bir acil kurtarma işlevi şeklinde hazırlamak için idealdir.
Öne Çıkanlar
Müşteri Avantajları
İşlevsellik - İşletim panelindeki ilgili tuşa basarak çevrim seçimi
- Easy operation when setting up multi - channel machinery
- Possibilty of a fast response during external machining as a rescue function
Dışmerkezli torna ve freze
- İlave X ve Y geçişleriyle torna hareketi üstdüşümü
- Torna ve freze için uygulanabilir
Öne Çıkanlar
Müşteri Avantajları
- Üretimi kolay dışmerkezli geometriler
- Arka planda tam eksen kuplajı ve eşzamanlaması
Sol : Harici iş parçası alanının konumu için parametreleri girin. / Sağ : İş parçası içindeki konumun grafiksel gösterimi.
Program durumu kontrolü
- In combination with the Gildemeister structure programming, A safe and fast reboot of the machining program after an interruption
- Easy program operation especially with multiple spindles or tool magazine
- Displays the process status of the workpiece
Öne Çıkanlar
Müşteri Avantajları
- Kontrolör üzerinde ayrıntılı durumu gösterir
- GILDEMEISTER yapı programlamasıyla açıklamaları otomatik olarak girin.
- Belirli bir bloğu aramak yerine bir tuşa basarak programa yeniden güvenli giriş.
GILDEMEISTER Yapısal Program
- 20'den fazla standart program ve otomasyon dahil 200'den fazla işleme varyantı ile yapılandırılmış yaklaşım (çubuk işleme, robot / portal yükleme, ...)
- Alt programlar için ek işaretleyicilerle (EPS) program durumunun görüntülenmesi.
Sol : İşaretleyici durumu ile HMI. / Sağ : Program yapısını temizleyin.
Servis ve Eğitim
İndirilenler ve Teknik Veriler
Çalışma Alanı
X yönünde maks. hareket
485 mm
Y yönünde maks. hareket
200 mm
Z yönünde maks. hareket
2.150 mm
iş parçası
Maks. iş parçası çapı
920 mm
Maks. çalışma parçası uzunluğu
2.000 mm
Bar kapasitesi maks. çapı
116 mm
